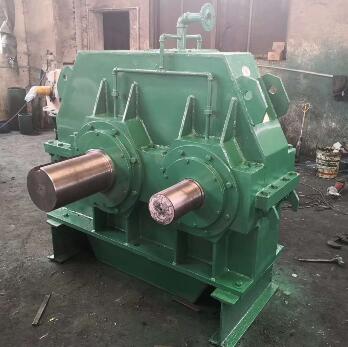

JDX71系列工業齒輪箱
JDX71系列工業齒輪箱
JDX71減速機是單級傳動的硬齒面減速機，傳動件采用優質高強度低碳合金鋼，經滲碳、度高的特點；本減速機執行JC/T878.2-2001標準，主要適用于水泥工業，也適用于冶金、礦山、榨糖等行業。
JDX71外形尺寸圖
JDX71系列邊緣傳動磨機減速器外形尺寸及裝配形式
型號 | 輸入軸 | 輸出軸 | |||||||||||||
i=4 | i=4.5~5 | i=5.6~6.3 | i=7.1 | ||||||||||||
g | d | l | g | d | l | g | d | l | g | d | l | Q | D | L | |
JDX400 | 270 | 120 | 200 | 270 | 100 | 200 | 270 | 90 | 180 | 270 | 80 | 140 | 270 | 160 | 200 |
JDX450 | 300 | 120 | 220 | 300 | 120 | 200 | 300 | 100 | 180 | 300 | 90 | 160 | 300 | 180 | 220 |
JDX500 | 320 | 140 | 240 | 320 | 140 | 200 | 320 | 110 | 180 | 320 | 100 | 160 | 320 | 180 | 240 |
JDX560 | 340 | 160 | 250 | 340 | 160 | 200 | 340 | 120 | 200 | 340 | 110 | 180 | 340 | 200 | 260 |
JDX630 | 370 | 180 | 250 | 370 | 160 | 230 | 370 | 130 | 200 | 370 | 120 | 180 | 370 | 220 | 300 |
JDX710 | 390 | 200 | 280 | 390 | 160 | 250 | 390 | 150 | 220 | 390 | 140 | 200 | 390 | 260 | 340 |
JDX800 | 425 | 220 | 300 | 425 | 180 | 260 | 425 | 18/0 | 240 | 425 | 160 | 200 | 425 | 300 | 380 |
JDX900 | 455 | 240 | 340 | 455 | 200 | 260 | 455 | 180 | 260 | 455 | 180 | 220 | 455 | 300 | 400 |
JDX1000 | 485 | 260 | 380 | 485 | 240 | 280 | 485 | 200 | 280 | 485 | 200 | 250 | 485 | 320 | 420 |
JDX1100 | 520 | 280 | 400 | 520 | 260 | 300 | 520 | 220 | 300 | 520 | 220 | 280 | 520 | 360 | 440 |
型號 | a | V | H | h | U | A | F | f | R | S | N | T | B | G | 油站型號 | 平均重量(Kg) |
JDX400 | 400 | 1050 | 850 | 400 | 50 | 820 | 700 | / | 275 | 60 | 4 | 27 | 450 | 390 | YZ25 | 1450 |
JDX450 | 450 | 1160 | 950 | 450 | 50 | 900 | 780 | 390 | 305 | 60 | 4 | 27 | 510 | 450 | YZ25 | 1950 |
JDX500 | 500 | 1260 | 1050 | 500 | 50 | 980 | 840 | 420 | 330 | 70 | 6 | 33 | 550 | 480 | YZ40 | 2600 |
JDX560 | 560 | 1400 | 1170 | 560 | 55 | 1080 | 940 | 470 | 370 | 70 | 6 | 33 | 590 | 520 | YZ40 | 3050 |
JDX630 | 630 | 1560 | 1310 | 630 | 55 | 1200 | 1060 | 530 | 420 | 70 | 6 | 39 | 640 | 57 | YZ63 | 3400 |
JDX710 | 710 | 1750 | 1470 | 710 | 55 | 1350 | 1190 | 595 | 470 | 80 | 6 | 39 | 690 | 620 | YZ63 | 4900 |
JDX800 | 800 | 2030 | 1650 | 800 | 70 | 1480 | 1280 | 640 | 500 | 100 | 6 | 39 | 760 | 680 | YZ63 | 5800 |
JDX900 | 900 | 2140 | 1850 | 900 | 70 | 1650 | 1450 | 725 | 575 | 100 | 6 | 45 | 820 | 730 | YZ63 | 8500 |
JDX1000 | 1000 | 2360 | 2050 | 1000 | 90 | 1820 | 1620 | F/3 | 630 | 100 | 8 | 45 | 880 | 790 | YZ125 | 9250 |
JDX28、JDX36、JDX45JDX56、JDX63、JDX71、JDX80、JDX90、JDX100 JDX邊緣傳動減速產品型號： JDX28減速機、JDX36減速機、JDX45減速機JDX56減速機、JDX630減速機、JDX71減速機、JDX80減速機、JDX90減速機、JDX100減速機 JDX邊緣傳動減速機的概述及型號標記： JDX減速機是單級傳動的硬齒面減速機，傳動件采用優質高強度低碳合金鋼，經滲碳、度高的特點；本減速機執行JC/T878.2-2001標準，主要適用于水泥工業，也適用于冶金、礦山、榨糖等行業。 MBY(X)系列邊緣傳動減速機主要使用于水泥磨、煤磨等用途的球磨機邊緣傳動減速機，減速機等效采用ISO1328-1995標準，其具有以下技術特點：1、采用高可靠度、持久壽命設計；2、MBY(X)系列邊緣傳動減速機采用單級減速，小齒輪采用整體式，大齒輪采用組裝式；3、齒輪材質均采用優質合金鋼，制造采用滲碳淬火工藝；4、齒輪精度高，不低于ISO1328-1995中6級精度要求；5、工況系數選1.75，齒輪承載能力大，6、所有滾動軸承壽命均達10萬小時以上；7、傳動平穩，噪音低，使用壽命長；8、齒輪及軸承采用強制潤滑，配備專用油站，可與標準油站產品對接。9、外形簡潔大方，體積小，重量輕，維護方便。中心距a=400mm～1100mm速比i=4.0～7.1功率范圍:120kW～7900kW使用環境及工作條件環境溫度：-20°C~+40°C環境濕度：85%以下氛圍環境：沒有腐蝕性氣體、爆炸性氣體和蒸汽等，換氣良好的場所。當溫度低于0°C時，一般應將潤滑油預熱。MBY(X)系列邊緣傳動減速機裝配形式產品代號解釋：產品代號：MBY(X)800-6.3-ⅠRMBY(X)——MBY型或MBYX型；800——中心距為800mm；6.3——公稱傳動比為6.3(特殊訂貨填實際傳動比)；Ⅰ——裝配形式為Ⅰ型(備選有：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ)R——旋向(面對輸出軸看，輸出軸旋轉方向)：R-順時針；L-逆時針。產品型號有共有6種速比：4，4.5，5，5.6，6.3，7.1。具體選型、參數、尺寸等，請詢南高齒銷售部。如需更大規格需另詢南高齒設計處。邊緣傳動減速機輸入軸通過聯軸器與主電機相連；雙輸入減速機輸入軸一端連接主電機，另一端通過離合器連接輔傳減速機。邊緣傳動減速機輸出軸通過聯軸器與小齒輪相連，小齒輪帶動大齒輪及磨機轉動。磨機準備啟動時，啟動輔傳電機及輔傳減速機，通過邊緣傳動減速機帶動磨機緩慢運行，磨機正常運轉時輔傳減速機與邊緣傳動減速機分離，輔傳減速機停止運行。MBY系列減速機采用了現代齒輪設計制造技術，吸取了德國、日本等同類產品的優點，總結了國內設計制造的同類產品的經驗，根據水泥等行業使用工況惡劣，低速重載，要求安全可靠、使用壽命長的特點，專門精心設計用于水泥磨、煤磨等用途的邊緣傳動機減速機。
